Faciliter la connectivité sous-marine avec les baies réseau DCI

Les réseaux de câbles sous-marins constituent l’épine dorsale numérique de notre monde connecté, assurant plus de 95 % du trafic international de données. Ces câbles traversent les continents et les océans pour soutenir aussi bien les transactions financières que le streaming vidéo — formant ainsi l’infrastructure invisible de l’économie numérique mondiale actuelle.

À l’extrémité terrestre de ces vastes systèmes sous-marins, les stations d’atterrissement (CLS – Cable Landing Stations) jouent un rôle central. Ces installations hautement sécurisées sont les points de jonction entre les câbles sous-marins et les réseaux de fibre nationaux et régionaux. Dans ces espaces, chaque mètre carré compte — mais la performance et la fiabilité ne sont pas négociables. C’est là qu’une infrastructure compacte et performante devient essentielle.

Pour répondre à ces exigences, Rainford , filiale du Groupe Telenco, a conçu une baie réseau DCI spécialement adaptée aux contraintes des environnements CLS. Sa conception permet des déploiements de câbles à haute densité tout en conservant une emprise au sol minimale — offrant ainsi aux opérateurs une solution évolutive et durable pour une interconnexion prête pour l’avenir.

Relier les réseaux sous-marins et terrestres : la fonction des CLS

Une station d’atterrissement constitue une interface physique et logique entre les systèmes sous-marins longue distance et les réseaux de fibre terrestres. Situées aux points d’entrée côtiers, ces installations sécurisées reçoivent et gèrent le trafic de données transitant entre les continents, pour l’acheminer ensuite vers les réseaux nationaux ou métropolitains.

Leur importance ne cesse de croître avec la généralisation des services cloud, des réseaux Data Center Interconnect (DCI) et des infrastructures d’edge computing. Face à la hausse des besoins en bande passante, les CLS doivent gérer des connexions optiques de plus en plus denses, dans des environnements soumis à des contraintes strictes d’espace, de sécurité et de refroidissement.

Cela nécessite une infrastructure à la fois techniquement avancée et spatialement optimisée. Les baies télécoms conventionnelles ne répondent souvent pas aux spécificités des CLS. Il faut donc une solution conçue sur mesure, capable de gérer des terminaisons de fibres très denses, un routage précis des câbles et une robustesse mécanique, le tout dans un format compact et facile à intégrer.

Conçue pour la compacité et la haute densité

Optimiser chaque millimètre

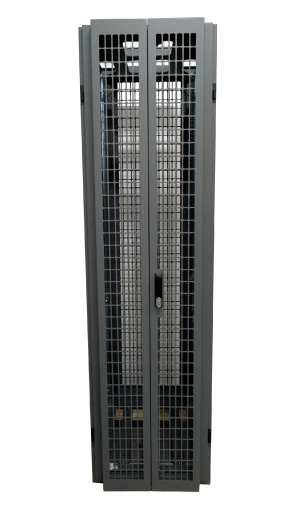

La baie Rainford DCI repose sur un design compact de 600 × 600 mm, offrant une capacité maximale avec une surface au sol minimale. Ses portes avant et arrière disposent d’un déport en profondeur de 70 mm, augmentant l’espace interne sans agrandir l’encombrement extérieur. Les opérateurs peuvent ainsi bénéficier d’un volume utile supplémentaire tout en conservant un espace au sol précieux dans des CLS souvent très exigus. Sa hauteur de 84 SU et ses profils de montage avant et arrière au standard ETSI offrent une flexibilité totale pour les équipements télécoms. Des profondeurs de montage ajustables et une structure en acier robuste garantissent sa stabilité sur le long terme.

Une architecture de câblage intelligente

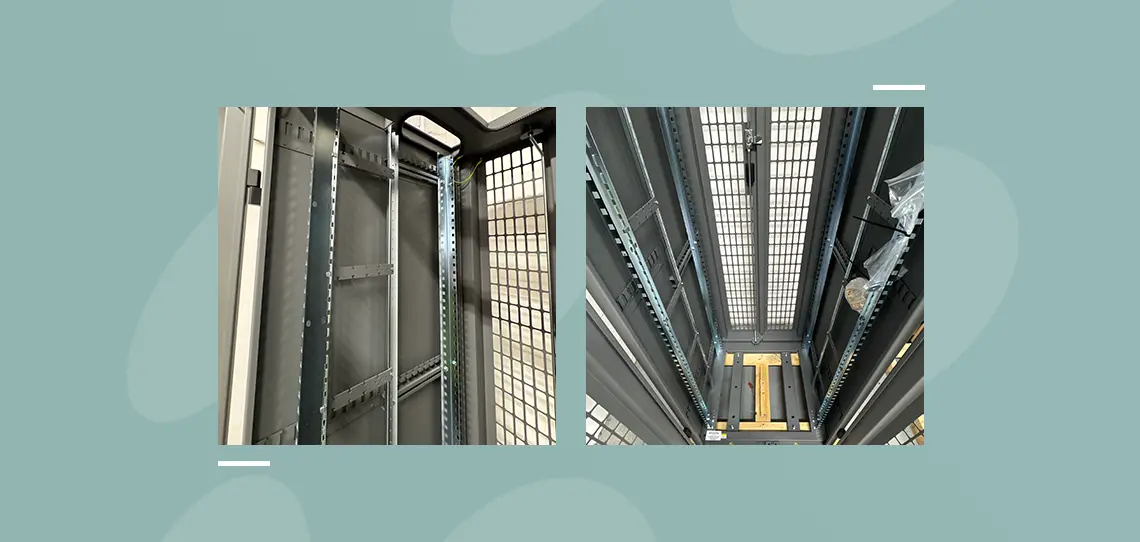

La gestion efficace des câbles est cruciale dans un environnement à forte densité. La baie comprend un panneau supérieur avec des canaux d’entrée intégrés, équipés de guides passe-câbles et de protections pour minimiser les contraintes sur les fibres optiques. Les entrées haute densité permettent de faire transiter proprement des centaines de fibres depuis les chemins de câbles en hauteur.

Les panneaux latéraux sont dotés de points d’attache Velcro pour organiser les fibres, tandis qu’un bac de brassage interne prend en charge jusqu’à 904 fibres (2 mm) ou 390 fibres (3 mm), selon le diamètre — permettant ainsi des terminaisons massives dans des volumes réduits.

Des configurations flexibles pour besoins de déploiement variés

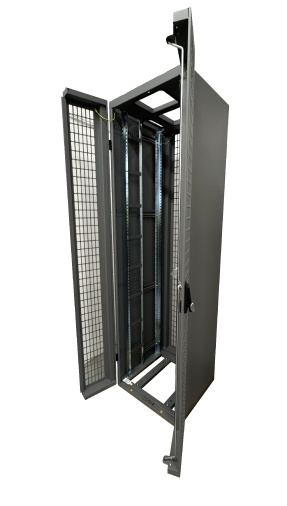

Pour répondre aux besoins variés d’installation, la baie DCI de Rainford est proposée en plusieurs configurations standard. Elle peut être commandée avec ou sans portes, offrant aux opérateurs la flexibilité nécessaire pour s’adapter aux contraintes de site. Des kits portes rétrofit sont également disponibles séparément, permettant une mise à niveau après l’installation sans devoir remplacer l’ensemble.

Pour les expéditions à l’international, des caisses de transport en bois sont proposées pour garantir la protection du rack durant le transport longue distance — notamment vers les régions hors Europe. Ces options assurent un déploiement fluide dans les CLS du monde entier.



Optimisation du flux d’air et de la gestion thermique

La gestion thermique est assurée par des portes avant et arrière perforées, conçues pour favoriser la convection naturelle. Cette stratégie convient particulièrement aux déploiements où le refroidissement actif est limité ou les flux d’air imposés, comme dans les extensions modulaires ou les rénovations de CLS.

Soutenir l’interconnexion haute capacité en CLS

À mesure que les CLS évoluent pour prendre en charge des débits plus élevés et une connectivité accrue, la baie Rainford est conçue pour accueillir les éléments clés de l’infrastructure Data Center Interconnect (DCI). Elle permet l’intégration d’équipements comme des transpondeurs optiques cohérents ou des plateformes compactes comme la Waveserver Ai de Ciena, délivrant jusqu’à 2,4 Tb/s dans une seule unité de rack.

Sa structure ouverte en haut et en bas permet un câblage à haute densité à la fois depuis les chemins sous-marins et terrestres, facilitant la séparation logique et le routage. Cette configuration est idéale pour gérer des volumes importants de cordons de brassage ou de cross-connects dans des architectures réseau en niveaux.

Qu’il s’agisse de liaisons longue distance vers des data centers ou de connexions courtes vers des nœuds métropolitains ou en périphérie (edge), la modularité et la capacité de gestion de câbles font de la baie Rainford une solution parfaitement adaptée aux opérations CLS. Elle fournit aux opérateurs une plateforme évolutive qui suit la croissance des besoins en bande passante et en densification physique.



Fabrication durable et conformité

Au-delà de ses performances techniques, la baie DCI de Rainford illustre l’engagement du Groupe Telenco en faveur d’une fabrication responsable et d’une démarche environnementale durable.

Le rack est peint selon un procédé de thermolaquage polyester, offrant une durabilité accrue par rapport à la peinture liquide classique. Ce procédé supprime les émissions de solvants, réduit les déchets et produit une finition résistante aux environnements corrosifs typiques des stations côtières.

Les sites de production utilisent également des systèmes de génération d’azote sur place, réduisant l’empreinte carbone liée au transport de gaz et améliorant l’efficacité énergétique globale. Ces choix reflètent une volonté plus large de pratiques industrielles durables au sein du réseau de production européen de Telenco.

Certifiée ISO 9001:2015 et conforme à la norme ETSI ETS 300 119-3, la baie Rainford répond aux standards de qualité les plus stricts tout en s’inscrivant dans les attentes environnementales actuelles.

Anticiper l’avenir de la connectivité au bord de l’océan

La baie réseau DCI de Rainford est bien plus qu’un simple coffret passif : c’est un élément clé de la connectivité haute capacité, là où cela compte le plus — au bord du réseau mondial. Conçue pour les environnements rigoureux des CLS, elle allie compacité, durabilité et gestion intelligente des câbles pour répondre aux architectures DCI d’aujourd’hui comme de demain.

Son faible encombrement et sa capacité de fibres élevée la rendent idéale pour les espaces où chaque mètre carré est précieux. Son design modulaire, ses options de configuration flexibles et sa construction robuste garantissent des performances à long terme, tout en simplifiant le déploiement et la maintenance, que ce soit en projet neuf ou en rénovation.

Grâce à des choix responsables en matière de matériaux et de procédés industriels, et à des solutions logistiques adaptées à l’international, Rainford propose une baie en phase avec les exigences modernes d’une infrastructure télécom durable — pour relier les continents tout en respectant les environnements locaux et mondiaux.

Alors que le volume mondial de données continue de croître, et que les réseaux DCI s’étendent à la fois sur les domaines terrestres et sous-marins, la baie Rainford est prête : une solution robuste, évolutive et tournée vers l’avenir pour construire les réseaux de demain.
